Ruiskumaalausrobotti automatisoituihin jauhemaalauslinjoihin
Ruiskumaalausrobottiamme käytetään metallin, muovin ja komposiittityökappaleiden automaattiseen jauhemaalaukseen. Se voidaan integroida pinnoitteen tuotantolinjoihin, jotka vaativat toistettavia ruiskutusreittejä ja ohjattavia pinnoitusparametreja.
Edut
- ±0,05 mm toistuva paikannus toistettavia pinnoitusreittejä varten
- 2131 mm:n varren ulottuvuus takaa suuren työkappaleen peiton
- Ohjelma{0}}ilmainen opetusjärjestelmä nopeampaan tuotteen vaihtamiseen
- Vakaa jauheen syöttö{0}}pitkäjaksoiseen erätuotantoon
- Yhteensopiva kuljettimen ja pyörivän alustan integroinnin kanssa
- Tukee jatkuvaa pinnoitustoimintaa kiinteissä tuotantoasetelmissa
- 10 kg:n hyötykuorma tukee sähköstaattisia ruiskukokoonpanoja ja kaapelien reititystä vaikuttamatta liikkeen vakauteen
Järjestelmän rakenteen määritys
- 6-akselinen teollisuusrobottikäsi
- Sähköstaattinen ruiskutuspistoolikokoonpano
- Jauheen syöttö- ja syöttöjärjestelmä
- Opetusriipus lentoradan tallentamiseen
- Ohjauskaappi (liikeohjaus + sähköjärjestelmä)
- Kiinteä työpöytä tai kiinnitystaso
Tärkeimmät tekniset parametrit
|
Parametri |
Erittely |
|
Kädenväli |
2131 mm |
|
Toista paikannustarkkuus |
±0,05 mm |
|
Suurin kuormitus |
10 kg |
|
Tehokapasiteetti |
6,48 kVA |
|
Laitteen paino |
Noin . 230 kg |
|
Suojausluokka |
Ranne: IP54, runko: IP40 |
Sovellettavat tuotantoehdot
Laitteita käytetään tyypillisesti seuraavissa tuotantokokoonpanoissa:
- Metallirakenneosien jauhemaalauslinjat
- Kodinkonekoteloiden pintakäsittelylinjat
- Teollisuuden huonekalujen pinnoitusprosessit
- Alumiiniprofiilipinnoituslinjat
- Yleiset teollisuuden metalliosien pintakäsittelylinjat
Materiaalien ja pinnoitteen yhteensopivuus
Järjestelmä on yhteensopiva seuraavien työkappalemateriaalien kanssa:
- Kylmä-valssattua terästä
- Galvanoitu teräs
- Alumiiniseos (esim. 6063 profiilit)
- ABS/PC-muovia
- MDF- ja puupinnat
Yhteensopivia jauhemaalaustyyppejä ovat:
- Epoksijauhemaalit
- Polyesterijauhemaalit
- Fluorihiilijauhemaalit
- Toiminnalliset pinnoitteet (korroosionesto--/sään-kestävät/koristeelliset pinnat)
Projektin konfigurointituki
Järjestelmän kokoonpanoa voidaan säätää perustuen:
- Työkappaleen mitat ja geometria
- Tuotantokapasiteettivaatimukset
- Pinnoitemateriaalin tyyppi
- Olemassa oleva riviasettelu
- Automatisoinnin integrointimenetelmä
Tarjousta ja teknistä arviointia varten tarvitaan yleensä seuraavat tiedot:
- Työkappalepiirroksia tai valokuvia
- Odotettu tuotantokapasiteetti
- Päällystysprosessin vaatimukset
- Nykyiset tuotantolinjaolosuhteet
- Suositeltu integrointimenetelmä
Sovelluskentät ja yhteensopivat materiaalit
| Sovelluskenttä | Tyypillisiä esineitä | Yhteensopivat materiaalit ja jauhetyypit |
|---|---|---|
| Kodinkone | Jääkaapin/pesukoneen kotelot, ilmastointiyksiköt, mikroaaltouunin vuoraukset, riisinkeittimen alustat | Kylmä-teräs, ABS, PC/ABS; Epoksijauhe, polyesterijauhe |
| Huonekalut ja kodinsisustus | Huonekalupaneelit (metalli/puu), vaatekaappikehykset, laatikoiden liukumäet, ovenkahvat, kylpyhuonetarvikkeet | Sinkitty teräs, massiivipuu, MDF; Matta polyesterijauhe, Puun syynsiirtojauhe, Antibakteerinen jauhe |
| Rakentaminen & Sisustus | Alumiiniset ovi-/ikkunaprofiilit, verhoseinäpaneelit, palo-ovien karmit, metalliset kattopaneelit | 6063 alumiini, sinkitty teräs, väri teräs; Sään-kestävä polyesterijauhe, fluorihiili (UV-kestävä), kivi-kaltainen jauhe |
Sivuston simulointi ja rakenteellinen lähikuva-näyttö

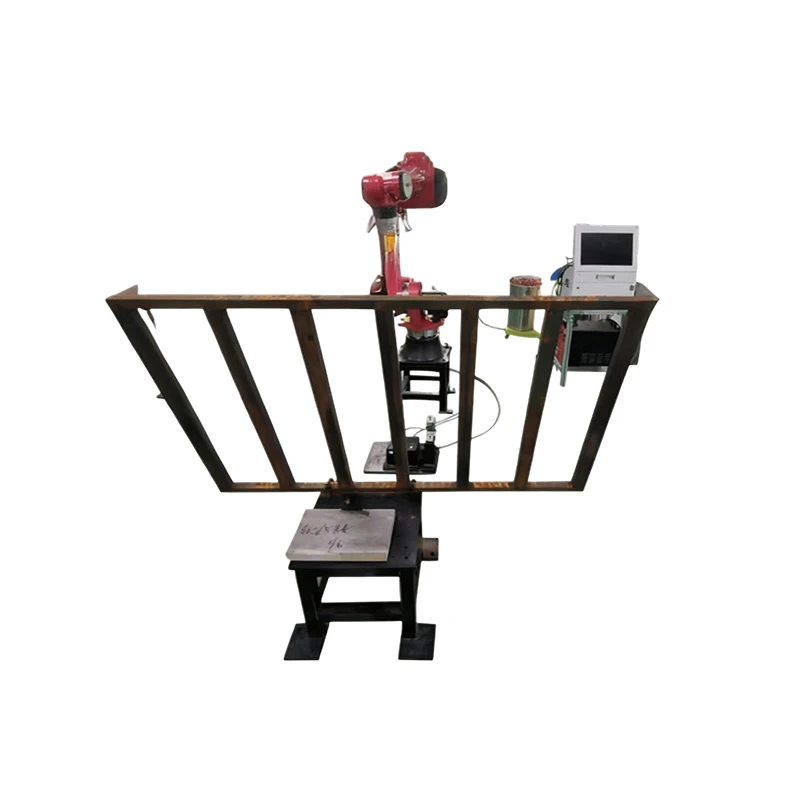

Kuva 2.1 Paikan-fyysinen objektikaavio
Opetusriipus ja opetusase

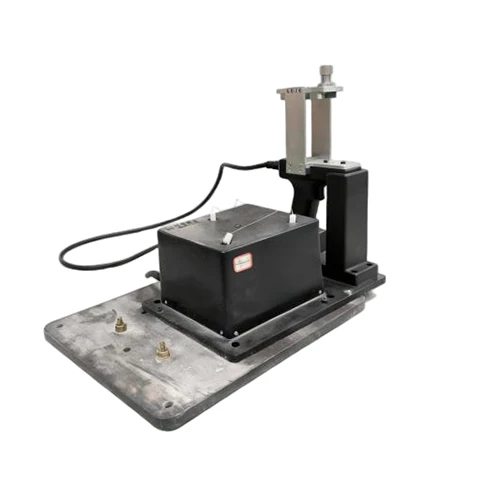

Sähköstaattinen ruiskupistooli

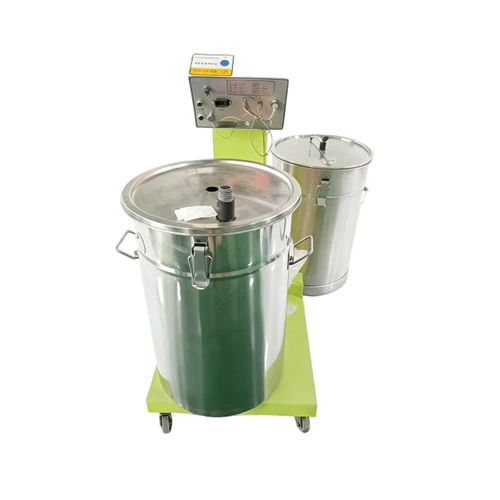

Sähköstaattinen ruisku
Ohjelma-ilmainen järjestelmä
Robotin sähköinen ohjauskaappi

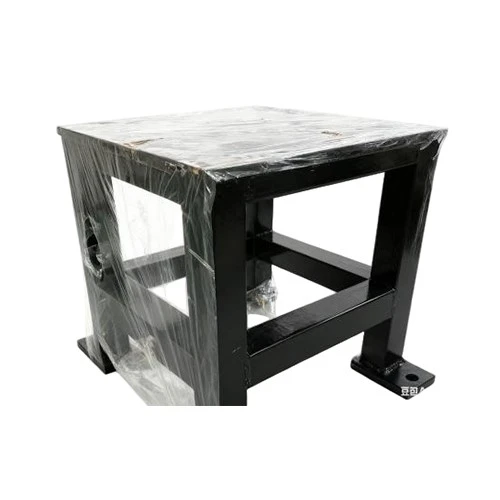

Korotettu kiinnitysalusta/työpöytä
